VOCs廢氣凈化系統是指風機、風管、風閥、風罩等。

VOCs收集系統動力——風機

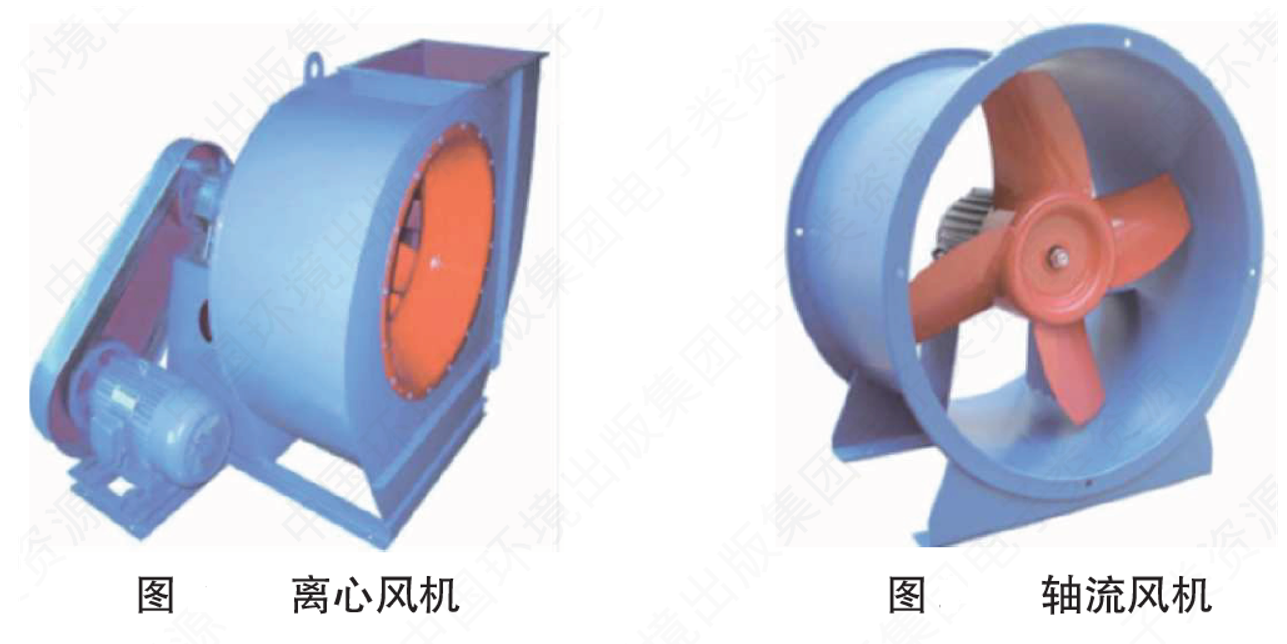

常用的(de)工業風機(ji)(ji)類型主(zhu)要(yao)有離(li)心式、軸流式。混(hun)流風機(ji)(ji)、斜流風機(ji)(ji)、排煙風機(ji)(ji)、風機(ji)(ji)箱等(deng)其他風機(ji)(ji)均為上述兩種(zhong)的(de)派生。

VOCs 治理設施帶凈化設備的(de)，應選用離心風機，不能采用軸流風機。軸流風機*適用于大流量和較低壓(ya)頭(tou)的(de)場合(he)。風機的主要參數有風量（m3/h）、風壓（Pa）、轉速（rpm）、功率（kW）、噪聲（dB(A)）等。與(yu)國際(ji)標準單位不一致(zhi)的(de)參(can)數，換(huan)算后使用。兩(liang)臺(tai)同型(xing)號風機并聯(lian)運(yun)行，其(qi)風量(liang)并非(fei)兩(liang)臺(tai)風機風量(liang)之(zhi)(zhi)和，經(jing)驗顯示(shi)至(zhi)多達到兩(liang)臺(tai)風機風量(liang)之(zhi)(zhi)和的(de)80%。兩臺同(tong)型(xing)(xing)號風(feng)(feng)機串(chuan)聯(lian)運(yun)行，風(feng)(feng)量不(bu)增加，可增大風(feng)(feng)壓(ya)；不(bu)同(tong)型(xing)(xing)號風(feng)(feng)機不(bu)宜串(chuan)聯(lian)使(shi)用，尤其(qi)是(shi)不(bu)同(tong)風(feng)(feng)量的風(feng)(feng)機不(bu)可串(chuan)聯(lian)使(shi)用。

VOCs廢氣收集——風閥

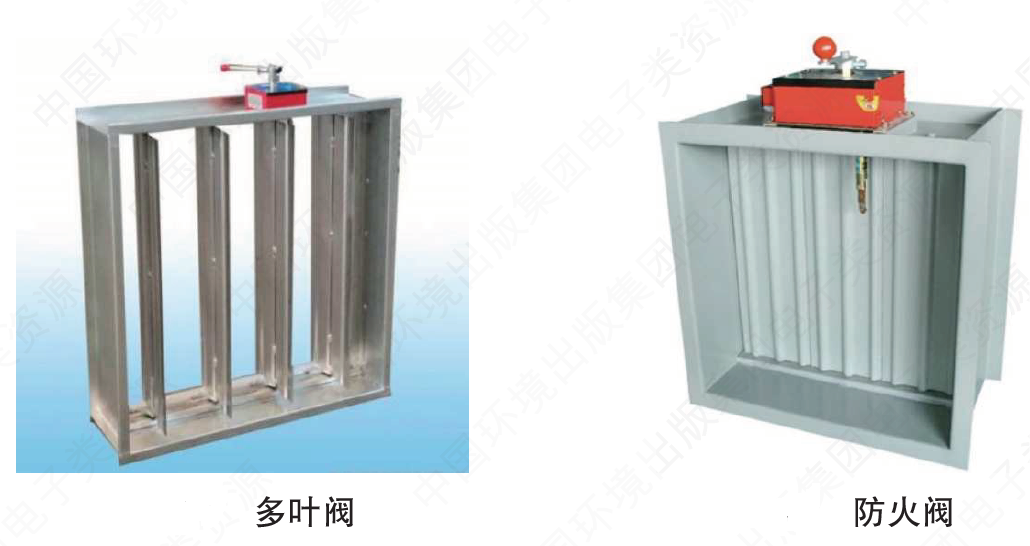

VOCs 收集系統常(chang)用的(de)風(feng)閥(fa)(fa)類型有(you)插板閥(fa)(fa)、蝶閥(fa)(fa)、多葉(xie)閥(fa)(fa)和防(fang)火閥(fa)(fa)等，如下圖：

其中，粉塵(chen)和VOCs 共有的收集系統采用(yong)插板閥(fa)；通風(feng)等其他宜(yi)采用(yong)蝶閥(fa)；長邊或直徑大(da)(da)630 mm 的大(da)(da)截面風(feng)管采用(yong)多葉閥(fa)；穿越防(fang)火分區及必(bi)要處需安裝防(fang)火閥(fa)。對于應(ying)急排口，閥(fa)門(men)泄漏率不應(ying)大(da)(da)于0.5%，應(ying)處于常閉狀態，要定期檢查確保風(feng)閥(fa)開(kai)關動(dong)(dong)作有效性；閥(fa)門(men)宜(yi)采用(yong)電(dian)動(dong)(dong)或氣動(dong)(dong)，具有信(xin)(xin)號(hao)(hao)輸(shu)(shu)入(ru)功能，遠(yuan)端(duan)控制中心輸(shu)(shu)出電(dian)信(xin)(xin)號(hao)(hao)使閥(fa)門(men)動(dong)(dong)作，具有信(xin)(xin)號(hao)(hao)輸(shu)(shu)出功能，反饋(kui)閥(fa)門(men)。狀態信(xin)(xin)號(hao)(hao)到(dao)控制中心，閥(fa)門(men)關閉到(dao)位才可輸(shu)(shu)出閥(fa)門(men)關閉的電(dian)信(xin)(xin)號(hao)(hao)。

VOCs 廢氣收集系統——風管

1、主要類型

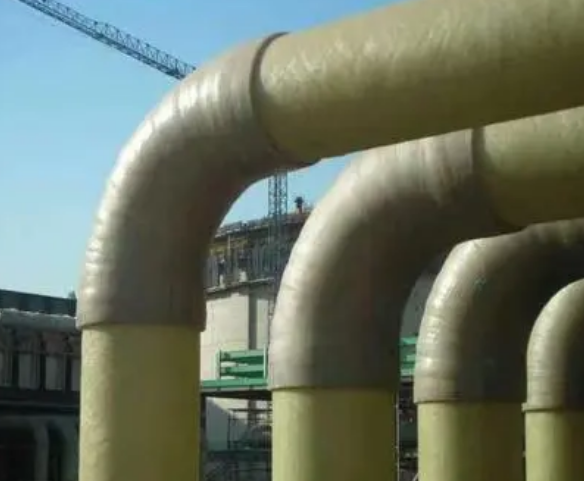

常用的風(feng)管(guan)(guan)材質類別主(zhu)要有金屬風(feng)管(guan)(guan)、玻璃鋼風(feng)管(guan)(guan)、塑料風(feng)管(guan)(guan)和軟管(guan)(guan)，VOCs 收(shou)集系統以金屬(shu)風(feng)(feng)管(guan)(guan)為主。金屬(shu)風(feng)(feng)管(guan)(guan)常(chang)用的(de)連(lian)接(jie)(jie)(jie)方(fang)式有焊接(jie)(jie)(jie)和(he)法(fa)蘭(lan)(lan)連(lian)接(jie)(jie)(jie)。金屬(shu)風(feng)(feng)管(guan)(guan)采用法(fa)蘭(lan)(lan)連(lian)接(jie)(jie)(jie)方(fang)式時，推(tui)薦使用角(jiao)鋼(gang)法(fa)蘭(lan)(lan)、焊接(jie)(jie)(jie)法(fa)蘭(lan)(lan)，不(bu)(bu)建議使用共板法(fa)蘭(lan)(lan)。當腐蝕性物質和(he)VOCs 共有時，可采用玻璃鋼(gang)風(feng)(feng)管(guan)(guan)、塑料風(feng)(feng)管(guan)(guan)；有移動要(yao)求(qiu)時，可采用軟(ruan)(ruan)管(guan)(guan)，且軟(ruan)(ruan)管(guan)(guan)長(chang)度(du)不(bu)(bu)宜過(guo)長(chang)，不(bu)(bu)能出現軟(ruan)(ruan)管(guan)(guan)纏繞、彎折的(de)情況，避免局部(bu)阻力(li)過(guo)大，導致(zhi)軟(ruan)(ruan)管(guan)(guan)連(lian)接(jie)(jie)(jie)的(de)外部(bu)排(pai)風(feng)(feng)罩排(pai)風(feng)(feng)量不(bu)(bu)足(zu)甚至無風(feng)(feng)。

2、斷面風速

VOCs收集(ji)風(feng)管的(de)斷面(mian)風(feng)速(su)(su)推(tui)薦值(zhi)如(ru)下：①不含塵(chen)(chen)風(feng)管：支管風(feng)速(su)(su)5～6 m/s，主管風(feng)速(su)(su)8～12 m/s；②粉塵(chen)(chen)和VOCs 共有的(de)風(feng)管：風(feng)速(su)(su)14～23 m/s。如(ru)收集(ji)系統涉及有特殊要求的(de)粉塵(chen)(chen)，則參照相關的(de)行業及安全標準執行。

VOCs廢氣收集——外部排風罩分類及控制風速

用于VOCs 收(shou)集的外(wai)部排(pai)風(feng)(feng)(feng)罩一般分為(wei)頂吸罩和側吸罩。外(wai)部排(pai)風(feng)(feng)(feng)罩的設置應盡量靠近(jin)VOCs 散發源(yuan)。外(wai)部排(pai)風(feng)(feng)(feng)罩的控(kong)制點(dian)為(wei)距排(pai)風(feng)(feng)(feng)罩開口面*遠處(chu)的VOCs 無組織排(pai)放位置，控(kong)制風(feng)(feng)(feng)速取(qu)0.3～0.5 m/s。當室(shi)內氣(qi)流動(dong)小(xiao)或有利于捕集時，控(kong)制風(feng)(feng)(feng)速取(qu)下限(xian)；當室(shi)內有擾動(dong)氣(qi)流或連(lian)續生(sheng)產產量高(gao)時，控(kong)制風(feng)(feng)(feng)速取(qu)上限(xian)。

①頂吸罩

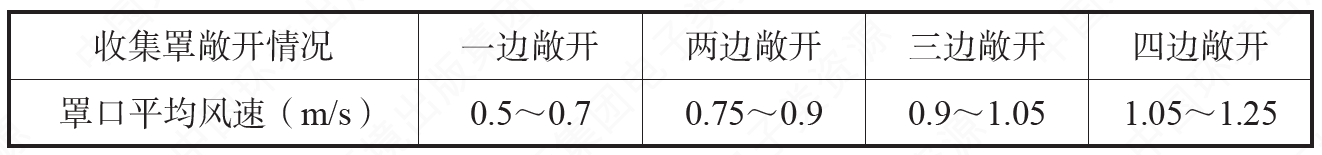

頂吸罩宜(yi)與VOCs 散發(fa)源(yuan)形狀(zhuang)相似(si)，并完全覆(fu)蓋散發(fa)源(yuan)。頂吸罩(zhao)應(ying)設(she)裙邊(bian)，當邊(bian)長(chang)較長(chang)時，可分段設(she)置。罩(zhao)口平均風速取值(zhi)如下(xia)：

        ②側吸罩

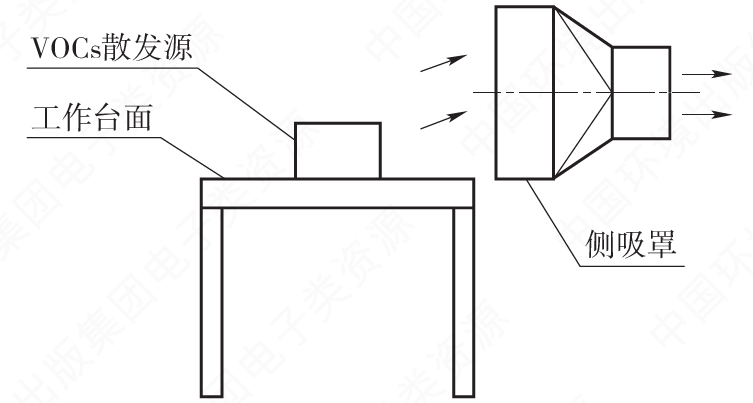

側吸罩的(de)形狀應適(shi)應VOCs 的排除，其罩口長度(du)不應小于VOCs 擴(kuo)散區(qu)的長度(du)（如圖(tu)下）。當擴(kuo)散區(qu)較寬時，側吸(xi)罩應分成兩(liang)個(ge)或(huo)多(duo)個(ge)設(she)置(zhi)(zhi)。排風罩應盡量靠近VOCs 散發(fa)點，側吸(xi)罩與VOCs 散發(fa)源的距離不宜(yi)大(da)于800 mm。排風罩的設(she)置(zhi)(zhi)應避免橫向氣流干擾。
